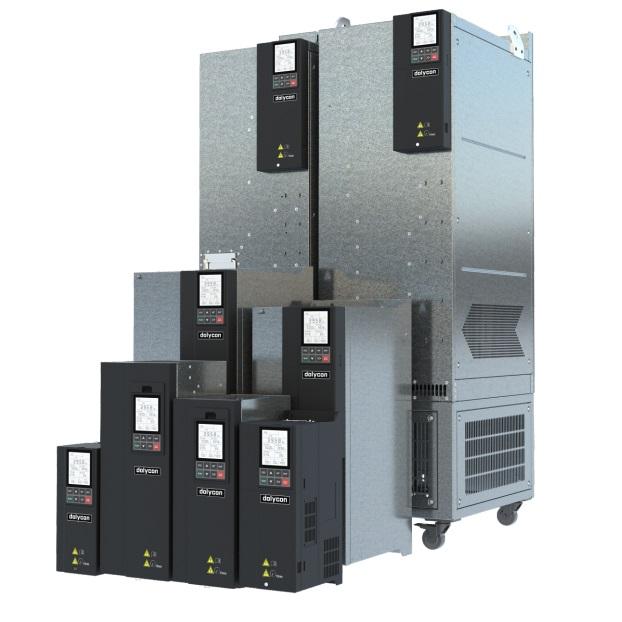

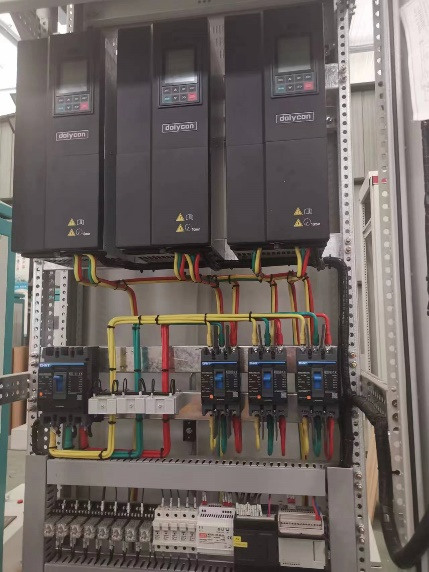

CT500 estilo libro vfd de uso general Características:
Alto plataforma de control de vectores de rendimiento,
nuevo algoritmo de control del motor,
secundario control de bucle abierto y de bucle cerrado;
Apoyo para accionar motores síncronos y asíncronos;
â Admite múltiples codificadores y
alta precisión control de circuito cerrado;
â Admite múltiples tarjetas de expansión,
personalizable para el desarrollo;
Bajo par alto de velocidad,
excelente rendimiento del control de baja velocidad;
â Diseño basado en libros de serie completa,
maximizando ahorro de espacio de instalación;
â Teclado LCD de alta definición,
conveniente para que los usuarios depuren y diagnostiquen fallas;
artículo NO.:
CT500 book style genToda la máquina presenta un diseño de tres pruebas y un recubrimiento de PCB con pintura de tres pruebas para garantizar la estabilidad y confiabilidad del producto. Ampliamente aplicado en diferentes campos.
 |
 |
 |

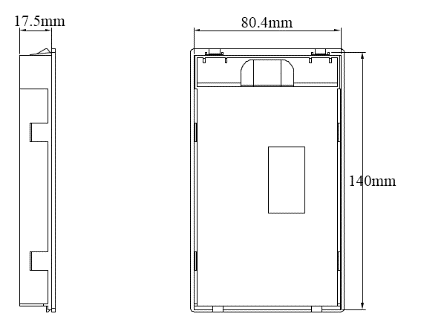

Descripción de la pantalla LCD del código de segmento
 |
 |
 |
 |
Reglas de nombre del modelo de producto
Producto especificaciones
|
Modo inversor |
Potenciaï¼KWï¼ |
Corriente de entrada (A) |
Corriente de salida (A) |
Potencia del motor aplicable (KW) |
|
Trifásico 380V 50/60Hz |
||||
|
CT500-4T-4.0G-B |
4.0 |
12.0 |
9.5 |
4.0 |
|
CT500-4T-5.5G-B |
5.5 |
18.5 |
14 |
5.5 |
|
CT500-4T-7.5G-B |
7.5 |
22,5 |
18.5 |
7.5 |
|
CT500-4T-11G-B |
11 |
30.0 |
25.0 |
11 |
|
CT500-4T-15G-B |
15 |
39.0 |
32.0 |
15 |
|
CT500-4T-18.5G-B |
18.5 |
45.0 |
38.0 |
18.5 |
|
CT500-4T-22G-B |
22 |
54.0 |
45.0 |
22 |
|
CT500-4T-30G-B |
30 |
68.0 |
60.0 |
30 |
|
CT500-4T-37G-B |
37 |
84.0 |
75.0 |
37 |
|
CT500-4T-45G |
45 |
98.0 |
92.0 |
45 |
|
CT500-4T-55G |
55 |
123.0 |
115.0 |
55 |
|
CT500-4T-75G |
75 |
157.0 |
150.0 |
75 |
|
CT500-4T-90G |
90 |
188.0 |
180.0 |
90 |
|
CT500-4T-110G |
110 |
221.0 |
215.0 |
110 |
|
CT500-4T-132G |
132 |
267.0 |
260.0 |
132 |
|
CT500-4T-160G |
160 |
309.0 |
305.0 |
160 |
|
CT500-4T-185G |
185 |
344.0 |
340.0 |
185 |
|
CT500-4T-200G |
200 |
384.0 |
380.0 |
200 |
|
CT500-4T-220G |
220 |
429.0 |
425.0 |
220 |
|
CT500-4T-250G |
250 |
484.0 |
480.0 |
250 |
|
CT500-4T-280G |
280 |
539.0 |
530.0 |
280 |
|
CT500-4T-315G |
315 |
612.0 |
600.0 |
315 |
|
CT500-4T-355G |
355 |
665.0 |
650.0 |
355 |
|
CT500-4T-400G |
400 |
715.0 |
720.0 |
400 |
Nota:
1. El inversor CT500-4T-160G y de menor potencia Los modelos pueden tener una unidad de frenado incorporada. Entre CT500-4T-37G ~ CT500-4T-160G, la unidad de frenado incorporada es opcional. El poder y la resistencia de La resistencia de frenado debe cumplir los requisitos; de lo contrario, existe riesgo de daños al producto. Las unidades de frenado del inversor CT500-4T-185G y superiores Todos los modelos son externos y deben ser adquiridos por los clientes.
2. El Los modelos anteriores son modelos generales estándar y no incluyen modelos especiales para Aplicaciones industriales. Los modelos no estándar con otras especificaciones pueden ser personalizado.
Parámetros técnicos
| Parámetros de entrada y salida | voltaje de entrada | Monofásico 220VAC(-15%)-240VAC(+10%) |
| Trifásico 380VAC(-15%)-440VAC (+10%) | ||
| Frecuencia de entrada | 50ï½60Hz±5% | |
| voltaje de salida | 0ï½Tensión de entrada nominal | |
| Frecuencia de salida | 0ï½500Hz, unidad0.01Hz | |
| Capacidad de sobrecarga | 150 % de la corriente nominal: 1 min; 180 % de la corriente nominal: 10 s; 200 % de la corriente nominal: 1 s | |
| Parámetros de control en ejecución | modo de control | V/F; control vectorial sin sensores (SVC) |
| Relación de velocidad ajustable | 1:100(V/F);1:200(SVC) | |
| Precisión del control de velocidad | ± 0,5% | |
| onda de velocidad | ± 0,5% | |
| Par de arranque | 0,5 Hz/150 % (V/F); 0,25 Hz/150 % (SVC) | |
| Funciones basadas | Frecuencia de inicio | 0,00ï½10,00Hz |
| Hora ACC y DEC | 0,1ï½65000,0s | |
| Frecuencia portadora | 0,5 KHzï½16,0 KHz | |
| Ajuste de frecuencia | Configuración UP/DOW, configuración analógica, configuración digital, configuración de velocidad de varios pasos, configuración PID, configuración de comunicación MODBUS, para realizar el cambio de combinación y configuración de canal. | |
| Modo de inicio | Frecuencia de arranque, frenado DC y arranque. | |
| Modo de parada | Parada DEC, parada libre, frenado DEC+DC | |
| Capacidad de frenado energético | Tensión de frenado de la unidad de frenado: 320ï½750V | |
| Capacidad de frenado CC | Frecuencia de frenado CC: 0ï½500Hz; | |
| Tiempo de espera de frenado CC: 0ï½100s; | ||
| Corriente de frenado CC: 0,0ï½100,0%; | ||
| Tiempo de frenado CC: 0,0ï½100,0s; | ||
| Ajuste automático de voltaje | Mantenga un voltaje de salida estable automáticamente cuando el voltaje de la red transite | |
| Bajada repentina de frecuencia | Mantenga el voltaje del bus estable mientras alimenta el bajo voltaje de la red. | |
| Terminales de control | Entrada de interruptor | Entradas estándar de 8 canales, una de las cuales puede ser entrada de pulso de alta velocidad (HDI) |
| Entrada analógica | Entradas estándar de 2 canales, AI1, AI2 (salida opcional de 0ï½10V o 0/4~20mA) | |
| Salida del interruptor | Salidas de colector multifunción estándar de 2 canales, una de las cuales puede ser salida de impulsos de alta velocidad (HDO). | |
| Salida analógica | Salidas estándar de 2 canales, AO1, AO2 (salida de 0ï½10V o 0/4~20mA opcional) | |
| Salida de relé | Salidas de relé estándar de 2 canales | |
| Interfaz de comunicación | Comunicación RS485 | Interfaz de comunicación RS485 para comunicación externa, compatible con protocolo Modbus (modo RTU). |
| Protección contra fallas | Sobrecorriente ACC, sobrecorriente DEC, sobrecorriente de velocidad constante, sobretensión ACC, sobretensión DEC, sobretensión de velocidad constante, subtensión de bus, sobrecarga del motor, sobrecarga del inversor, falla de energía de entrada, pérdida de fase de salida, sobrecalentamiento del módulo rectificador, sobrecalentamiento del módulo inversor, falla externa, comunicación falla, falla de detección de corriente, falla de operación de EEPROM, falla de retroalimentación PID, hora de configuración de fábrica, etc. | |
| Pantalla del teclado | Mostrar | Resalte el código de segmento La pantalla LCD muestra la información del inversor |
| Piezas opcionales | Tarjeta de comunicación Profibus-DP, tarjeta de comunicación Profinet, tarjeta CANopen, tarjeta DeviceNet, tarjeta Modbus Tcp, tarjeta PG de entrada diferencial, tarjeta PG de entrada diferencial UVW. | |
| Otros | Entorno de carrera | En interior, a menos de 1km sobre el nivel del mar, sin polvo, gases corrosivos ni luz solar directa |
| Temperatura ambiente | -10ï½+40°C, reducción del 1% por cada 1°C adicional cuando la temperatura ambiente está entre 40ï½50°C | |
| Humedad | 5ï½95% (sin condensación) | |
| Altitud | 0ï½2000m, reducción del 1% por cada 100m adicionales cuando el nivel del mar está por encima de 1000m | |
| Vibración | Menos de 0,5G | |
| Temperatura de almacenamiento | â40ï½+70â | |

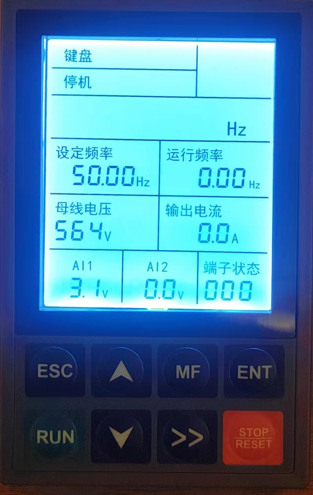

Unidad y estado de la pantalla LCD
| Símbolo | Nombre | significadog | ||
| Área de visualización | KBD/TERMINO | --- | Mostrar control inversor por teclado o terminal o comunicación | |
| /COMUNICACIÓN | ||||
| PARADA/AVANCE/RETROCESO | --- | Mostrar el inversor en qué estado | ||
| ALARMA | --- | La luz apagada significa que no hay culpa. Se enciende para mostrar el código de falla, consulte el manual | ||
| ESTABLECER FRECUENCIA | Hz | Muestra la frecuencia de configuración actual, la unidad es Hz | ||
| FRECUENCIA DE EJECUCIÓN / VELOCIDAD | Hz/RPM | Visualización de frecuencia y velocidad de carrera. | ||
| Los usuarios eligen mostrar uno de ellos. | ||||
| VOL DEL AUTOBÚS | V | Muestra el voltaje actual del bus, la unidad es V. | ||
| FUERA CUR / POW | A/Kw | Visualización de corriente y potencia de salida; Los usuarios eligen mostrar uno de ellos. | ||
| AI1 | V/MPa | Visualización AI1 y AI2. Es el estado actual de la entrada analógica, se muestra según lo elija el usuario, la unidad es V o MPa. | ||
| AI2 | V/Mpa | |||
| TRAVESURA | --- | La visualización del estado del terminal, DI1-DI7 y el estado de la entrada HDI están determinados por el campo XX a la derecha. DI1~DI7 se muestran en sistema decimal. La salida de relé 1, la salida de relé 2 y la salida de estado DO se muestran en el campo X de la izquierda, se controlan mediante 4 bits y se convierten a visualización hexadecimal. | ||

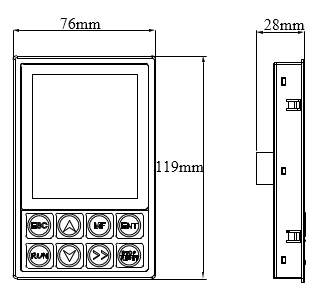

Funciones de botones
|
Botón |
Nombre |
Función |
|
|
Programación/ Tecla de salida |
Entrar o salir del menú del 1er nivel; Regrese al menú del primer nivel desde el menú del segundo nivel; Regrese al menú de segundo nivel desde el menú de tercer nivel. |
|
|
multifunción llave |
Opere según la selección multifunción ÂÂÂÂ[2] |
|
|
Correr llave |
En el modo de referencia del comando de ejecución del teclado, se utiliza la tecla para el control de arranque del inversor. Después de configurar la autoidentificación del parámetro, la clave es Se utiliza para iniciar el inversor para la autoidentificación de parámetros. |
|
|
Ingresar llave |
Después de la confirmación del grupo de funciones del menú de primer nivel, ingrese al menú de 2do nivel; Después de la confirmación del grupo de funciones del menú de segundo nivel, ingrese al menú del tercer nivel; Después de la confirmación de configuración de los parámetros de función del 3er. menú de nivel, volver al menú de segundo nivel; En el estado de verificación de contraseña, la entrada de contraseña es terminado. |
|
|
desplazamiento a la derecha llave |
Selección del paso de edición del grupo de funciones [1] en el 1.º/2.º nivel menú; Configuración de parámetros de función editar selección de paso en el 3er. menú de nivel; En estado de visualización de parámetros detenido, visualización de parámetros en ejecución estado de visualización de estado y falla, selección de parámetros de visualización; Edite la selección de bits en el estado de verificación de contraseña. |
|
|
Detener/Reiniciar llave |
En el modo de referencia de comando de ejecución del teclado, la tecla se utiliza para detener el control del inversor; En otros modos de referencia de comando de ejecución, la clave se utiliza para detener la protección del inversor [3]; En estado de fallo o parada, la llave se utiliza como tecla de reinicio para borre la información de alarma de fallo. |
|
|
ARRIBA llave |
Aumentar grupo de funciones en el menú de 1.º/2.º nivel progresivamente; Aumentar la configuración de los parámetros de función en el menú de tercer nivel progresivamente; Aumente la frecuencia configurada progresivamente. |
|
|
ABAJO llave |
Disminuir grupo de funciones en el menú de 1.º/2.º nivel progresivamente; Disminuir la configuración de los parámetros de función en el menú de tercer nivel progresivamente; Disminuya la frecuencia configurada progresivamente. |
|
|
Potenciómetro |
Ajustar la frecuencia; Ajuste el par. |
Nota:
1. Selecciona el paso de edición para que sea unidades, decenas. o cientos mediante la tecla Mayús derecha.
2. Consulte el código de función (F05.04) para multifunción selección.
3. Después de enviar un comando de parada, debes ejecutar el comando borrar en el modelo de referencia del comando de ejecución actual

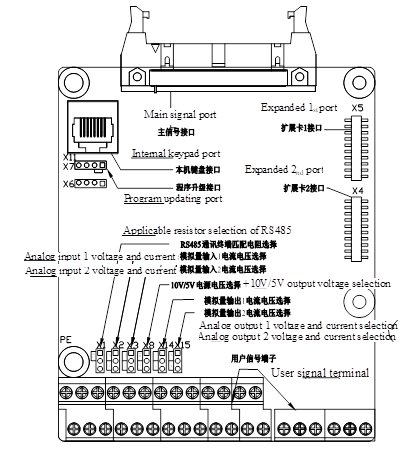

Diagrama esquemático del tablero de control.

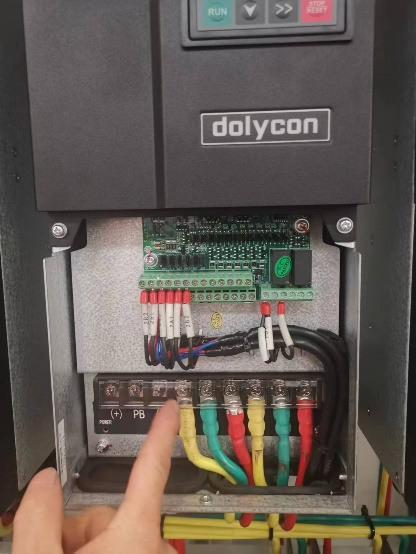

terminal del tablero de control
Tabla de funciones del terminal de control
| Categoría | Nombre del terminalnombre | Función terminal | Especificaciones técnicas |
| Entrada de interruptor | +24V | +24V fuente de alimentación | 24V±10%, aislamiento interno de GND. máx. carga 200mA |
| VP | Terminal de entrada de alimentación externa (fuente de alimentación del terminal de entrada digital) | Cortocircuito con +24V por defecto | |
| DI1ï½DI7 | Terminales de entrada del interruptor 1ï½7 | Especificaciones de entrada: 24 V, 5 mA | |
| IDH | Entrada de pulso de alta velocidad o entrada de interruptor | Rango de frecuencia de entrada de pulso: 0ï½50kHz | |
| Voltaje de alto nivel: 24V | |||
| COM | Fuente de alimentación de +24 V o tierra de alimentación externa | Aislamiento interno de GND | |
| Salida del interruptor | HACER | Salida de colector abierto, terminal CME común | Rango de voltaje externo: 0ï½24V |
| HDO | Salida de pulso de alta velocidad o salida de colector abierto, terminal COM común | Rango de frecuencia de salida de pulsos: 0ï½50kHz | |
| COM | Terminal común HDO | Aislamiento interno de GND | |
| Entrada analógica | +10V/5V | El local suministra una salida de alimentación de +10 V o 5 V | Voltaje de salida: 10 V o 5 V disponible a través de X13, opcional |
| Rango de corriente de salida: 0ï½50mA | |||
| (Si el potenciómetro está conectado entre +10V /5V y GND, la resistencia no debe ser inferior a 2kΩ.) | |||
| AI1/AI2 | Terminal de entrada analógica 1 | El voltaje y la corriente de entrada son opcionales. | |
| Rango de voltaje de entrada: 0ï½10V | |||
| Rango de corriente de entrada: 0/4ï½20mA | |||
| Tierra | Tierra analógica | Aislamiento interno de COM | |
| Salida analógica | AO1/AO2 | Terminal de salida analógica | El voltaje y la corriente de salida son opcionales. |
| Rango de voltaje de salida: 0ï½10V | |||
| Rango de corriente de salida: 0/4ï½20mA | |||
| Tierra | Tierra analógica | Aislamiento interno de COM | |
| Salida de relé | T1A/TIB/TIC | Salida de relé | T1A-T1B: normalmente cerrado |
| T1A-T1C: normalmente abierto | |||
| Capacidad de contacto: 250VAC/3A, 30VDC/1A | |||
| T2A/T2B/T2C | Salida de relé | T2A-T2B: normalmente cerrado | |
| T2C: normalmente abierto | |||
| Capacidad de contacto: 250VAC/3A, 30VDC/1A | |||
| Interfaz de comunicación | 485+/485- | Interfaz de comunicación RS485 | Interfaz de comunicación RS485 |
Descripción del producto y tamaño de instalación, peso.

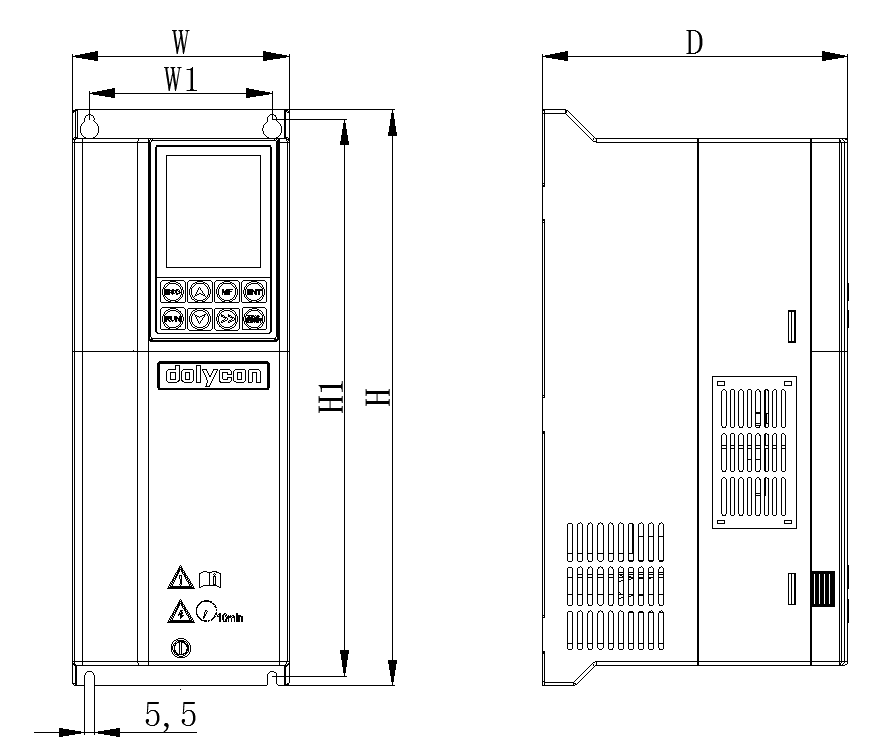

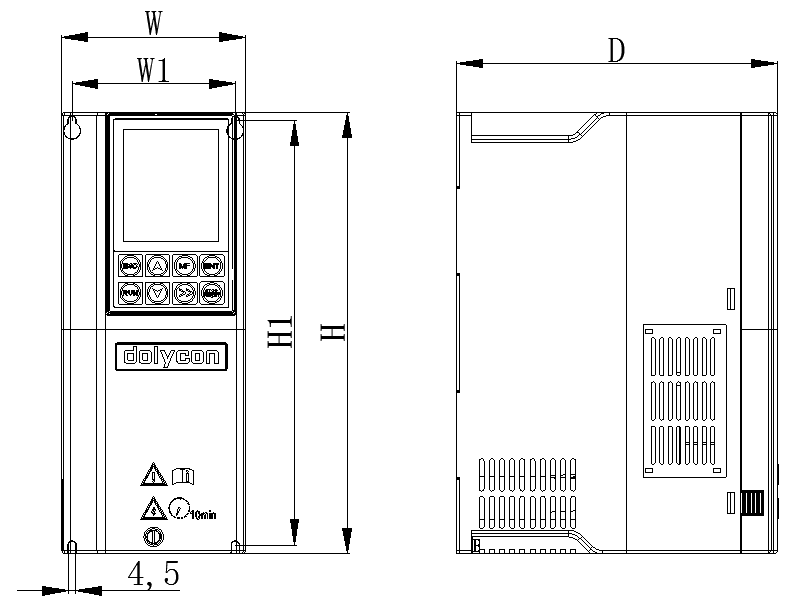

a) XI modelos
Adecuado para CT500-4T-4.0G-B ~ CT500-4T-7.5G-B

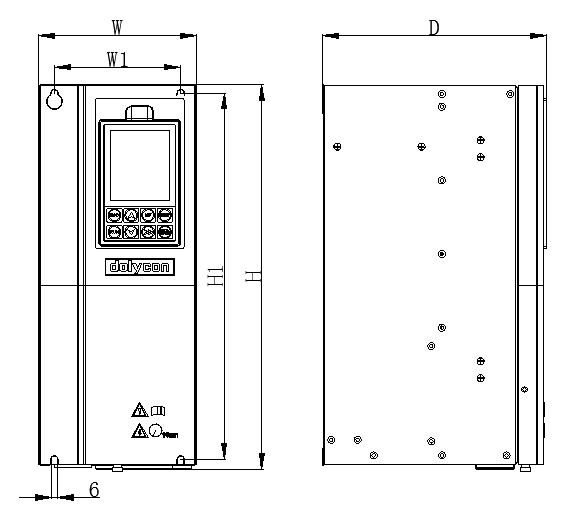

b) Modelos X2
Adecuado para CT500-4T-11G-B ~ CT500-4T-15G-B
c) Modelos X3
Adecuado para CT500-4T-18.5G-B ~ CT500-4T-22G

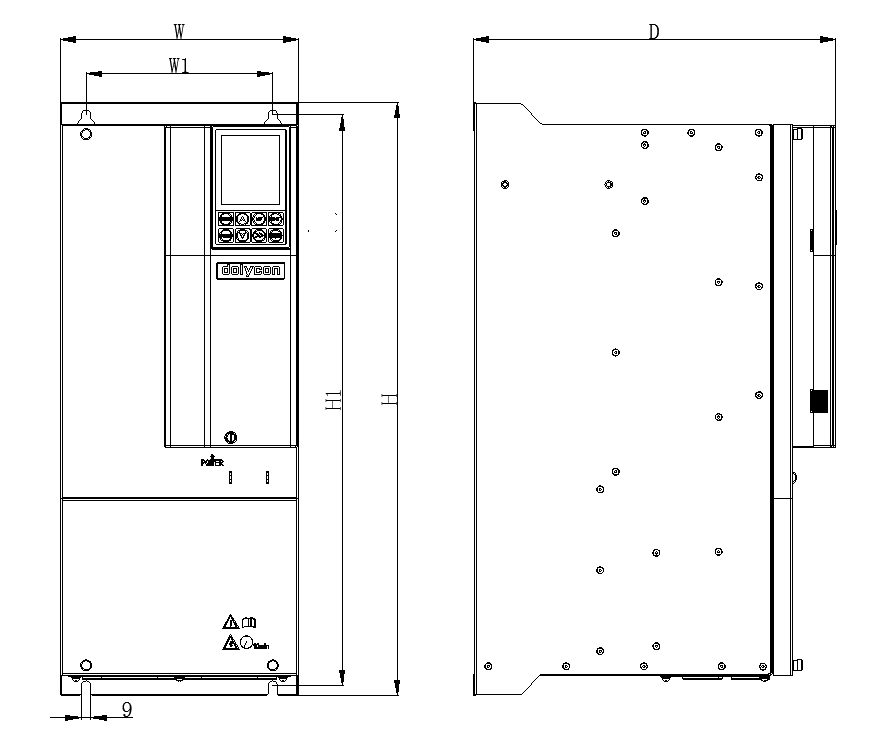

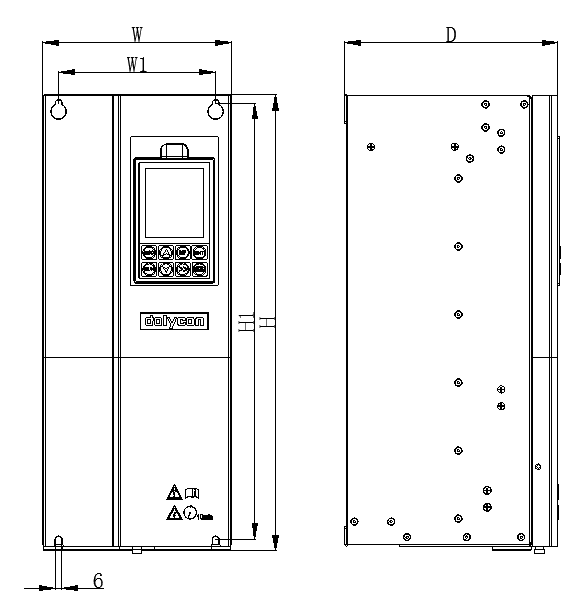

d) Modelos X4
Adecuado para CT500-4T-30G ~ CT500-4T-37G
e) Modelos X5
Adecuado para CT500-4T-45G ~ CT500-4T-110G
f) Modelos X6
Adecuado para CT500-4T-132G ~ CT500-4T-160G

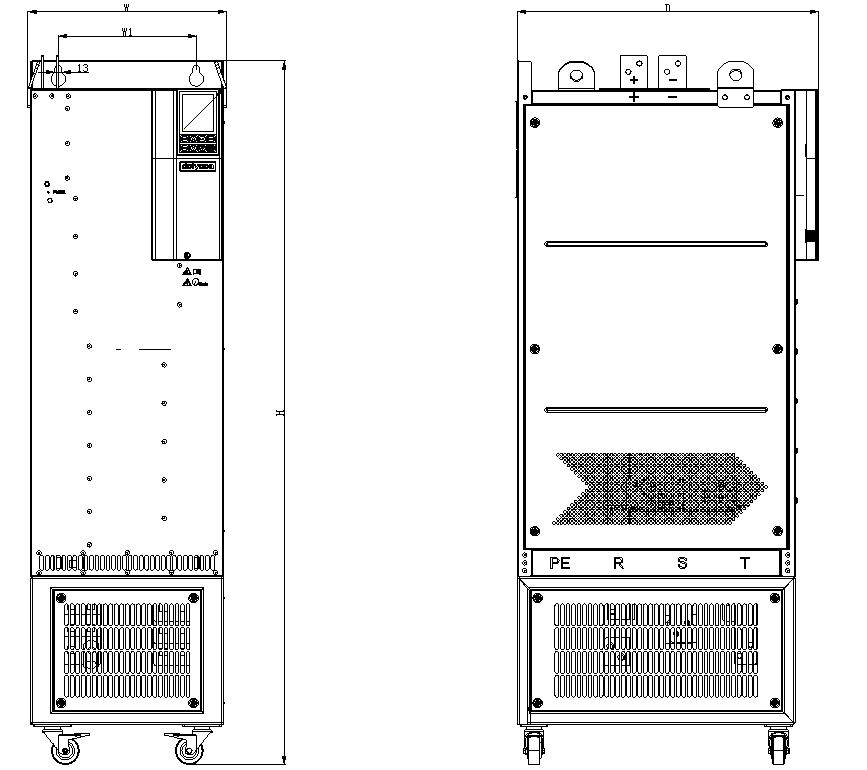

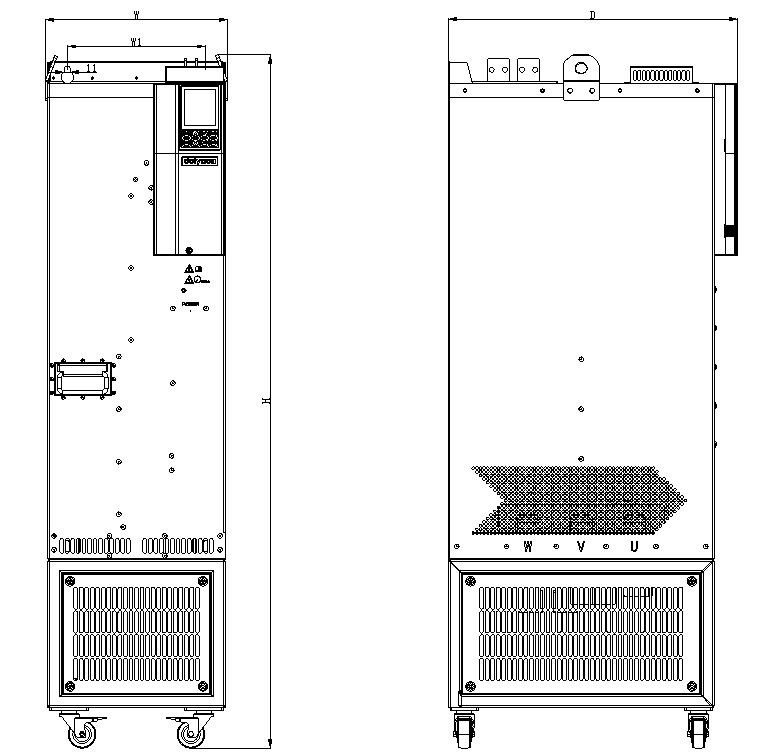

g) Modelos X7
Adecuado para CT500-4T-185G ~ CT500-4T-280G
g) Modelos X8
Adecuado para CT500-4T-315G ~ CT500-4T-400G
Estructura CT500, Dimensión de montaje y peso
| Modo inversor | Aspecto y dimensiones (mm) | |||||
| W. | h | D | W1 | W2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188,5 | 96 | --- | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180,5 | 108 | --- | 329 |
| CT500-4T-15G-B | --- | |||||
| CT500-4T-18.5G-B | 150 | 365,5 | 212,5 | 120 | --- | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203.5 | 150 | --- | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572,5 | 350 | 180 | --- | 550,5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652,5 | 366 | 246 | --- | 632,5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252,5 | 522,5 | 250 | --- | --- |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546,5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
